Zagadka dotyczy obrazu dyfrakcji rejestrowanego przez płaski detektor typu CCD, jak na załączonym obrazku. Dlaczego odległość pozioma i pionowa do refleksów generowanych przez tak samo odległe od siebie rodziny płaszczyzn (np. 1,203 A) nie jest taka sama? Innymi słowy: dlaczego dla danej odległości międzypłaszczyznowej nie mamy na zdjęciu okręgu?
Jarosław Chojnacki
Dla wyjaśnienia sytuacji zamieszczę jeszcze jedno zdjęcie z detektora przy innej orientacji względem wiązki.

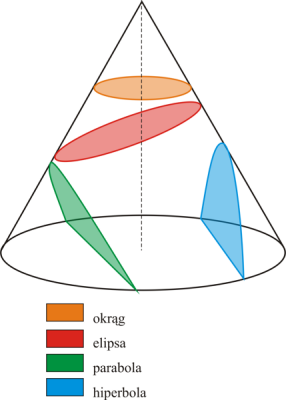

Skoro nikt się nie zgłasza do odpowiedzi, to odpowiem za pomocą rysunku przedstawiającego tzw. krzywe stożkowe:
http://www.sofizmat.pl/file/picture/1c002cd.png
Mam obecnie zdjęcie ramki z większego płaskiego detektora przy położeniu ukośnym w stosunku do wiązki i przy użyciu promieniowania CuKa. Tutaj pojawiają się zarówno elipsy, linia prosta jak i hiperbole.
